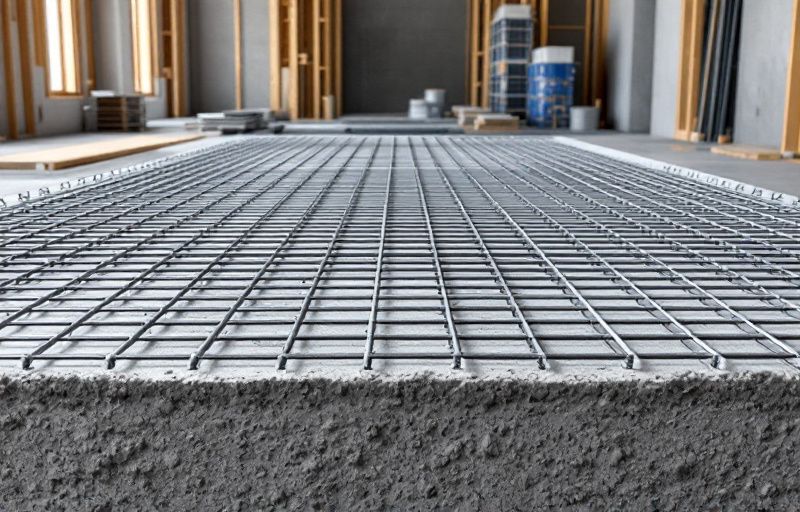

Zbrojenie stropu to jeden z najważniejszych etapów wznoszenia konstrukcji budynku, decydujący o jej bezpieczeństwie i trwałości. Poprzez połączenie betonu ze stalowymi prętami lub siatkami, tworzy się kompozyt, który skutecznie przenosi obciążenia, zapobiega pęknięciom i gwarantuje stabilność na dziesięciolecia.
Czym jest zbrojenie stropu i jaką pełni rolę?
Zbrojenie stropu to proces konstrukcyjny polegający na umieszczeniu stalowych prętów lub siatek wewnątrz szalunku przed wylaniem betonu, co ma na celu wzmocnienie konstrukcji i przeniesienie sił rozciągających. Pełni ono kluczową rolę w zapewnieniu nośności i bezpieczeństwa, ponieważ sam beton, choć odporny na ściskanie, jest bardzo podatny na pękanie pod wpływem rozciągania.
Definicja zbrojenia w konstrukcji stropu
Zbrojenie w konstrukcji stropu to system stalowych elementów (prętów, siatek) zatopionych w betonie, tworzących razem materiał kompozytowy zwany żelbetem. Stal przejmuje naprężenia rozciągające, których beton nie jest w stanie przenieść samodzielnie, co pozwala na projektowanie stropów o dużych rozpiętościach i nośności.
Jak zbrojenie wzmacnia beton i zapobiega pęknięciom?
Zbrojenie wzmacnia beton poprzez kompensację jego niskiej wytrzymałości na rozciąganie; gdy strop ugina się pod obciążeniem, w jego dolnej części powstają siły rozciągające, które są w całości przejmowane przez stal. Dzięki temu zapobiega się powstawaniu głębokich pęknięć, które mogłyby prowadzić do zniszczenia konstrukcji, a cały element zachowuje swoją integralność i nośność.
Jakie są rodzaje zbrojenia stropu?
Wyróżnia się cztery podstawowe rodzaje zbrojenia stropu: dolne (przenoszące rozciąganie), górne (w strefie podporowej), podporowe (dodatkowe) oraz rozdzielcze. Każdy z nich pełni specyficzną funkcję w zależności od miejsca występowania i rodzaju sił działających na konstrukcję stropu.
Zbrojenie dolne przenoszące siły rozciągające
Zbrojenie dolne, nazywane też głównym, to pręty umieszczone w dolnej strefie płyty stropowej, które odpowiadają za przenoszenie największych sił rozciągających powstających na środku rozpiętości stropu. Jego prawidłowe zaprojektowanie i wykonanie jest absolutnie kluczowe dla nośności całej konstrukcji.
Zbrojenie górne w strefie podporowej
Zbrojenie górne stosuje się w górnej części płyty stropowej, głównie nad podporami (ścianami, słupami), gdzie pod wpływem ugięcia powstają siły rozciągające. Jego zadaniem jest zapobieganie pęknięciom i rysom w betonie w tych newralgicznych miejscach, zapewniając ciągłość i sztywność konstrukcji.
Zbrojenie podporowe jako dodatkowe wzmocnienie
Zbrojenie podporowe to dodatkowe pręty stosowane w miejscach o szczególnych wymaganiach, takich jak narożniki, krawędzie otworów (np. na schody) czy strefy działania dużych sił skupionych. Wzmacnia ono lokalnie konstrukcję, zwiększając jej odporność na pękanie i przeciążenie.
Zbrojenie rozdzielcze w stropach gęstożebrowych
Zbrojenie rozdzielcze jest charakterystyczne dla stropów gęstożebrowych i ma postać prętów układanych prostopadle do belek (żeber) stropowych. Jego głównym celem jest równomierne rozłożenie obciążeń z płyty na poszczególne żebra oraz zapewnienie współpracy całej konstrukcji.
💡 Co jeszcze warto wiedzieć o doborze stali?
Zawsze sprawdzaj w projekcie budowlanym wymaganą klasę i gatunek stali zbrojeniowej. Użycie stali o niższej wytrzymałości niż projektowana może drastycznie obniżyć nośność stropu i stanowić zagrożenie dla bezpieczeństwa. Najczęściej stosuje się stal klasy A-IIIN (np. B500SP) ze względu na jej wysoką przyczepność do betonu.
Jakie zbrojenie stosuje się w różnych typach stropów?
Metoda wykonania zbrojenia jest ściśle uzależniona od technologii stropu, przy czym inaczej realizuje się je w stropach monolitycznych wylewanych na budowie, a inaczej w konstrukcjach z elementów prefabrykowanych. Każdy typ wymaga indywidualnego podejścia zgodnego z projektem konstrukcyjnym.
Zbrojenie w stropach monolitycznych wylewanych na budowie
W stropach monolitycznych całe zbrojenie, zarówno dolne, jak i górne, jest układane ręcznie na placu budowy zgodnie z rysunkami technicznymi. Daje to dużą swobodę w kształtowaniu stropu, ale wymaga precyzji i stałego nadzoru, aby zapewnić prawidłowe rozmieszczenie prętów i odpowiednią grubość otuliny.
Zbrojenie w stropach prefabrykowanych
W stropach prefabrykowanych, takich jak stropy typu Filigran, główne zbrojenie dolne jest już zintegrowane z prefabrykowaną płytą dostarczaną na budowę. Na miejscu dokłada się jedynie zbrojenie górne oraz ewentualne zbrojenie dodatkowe, a następnie całość zalewa się warstwą nadbetonu.
Specyfika zbrojenia w stropach gęstożebrowych
Stropy gęstożebrowe (np. Teriva) składają się z prefabrykowanych belek z częściowym zbrojeniem oraz pustaków wypełniających. Na budowie układa się zbrojenie rozdzielcze oraz zbrojenie podporowe w formie wieńców i żeber rozdzielczych, które integrują całą konstrukcję po zalaniu betonem.
💡 Co jeszcze warto wiedzieć o otulinie betonowej?
Otulina to warstwa betonu otaczająca pręty zbrojeniowe. Jej minimalna grubość (zwykle 2-3 cm) jest kluczowa nie tylko dla zapewnienia przyczepności stali do betonu, ale przede wszystkim dla ochrony zbrojenia przed korozją i ogniem. Zbyt mała otulina może prowadzić do szybkiej degradacji konstrukcji.
Jakie korzyści daje prawidłowe zbrojenie stropu?
Prawidłowo zaprojektowane i wykonane zbrojenie stropu przynosi fundamentalne korzyści, takie jak drastyczne zwiększenie nośności, trwałości i ogólnego bezpieczeństwa konstrukcji budynku. Jest to inwestycja, która gwarantuje stabilność i zapobiega kosztownym awariom w przyszłości.
Zwiększenie nośności i wytrzymałości konstrukcji
Najważniejszą korzyścią jest umożliwienie betonowi przenoszenia obciążeń, które bez stali byłyby niemożliwe do udźwignięcia. Zbrojenie pozwala na realizację stropów o dużych rozpiętościach, które mogą bezpiecznie przenosić ciężar ścian działowych, mebli i użytkowników.
Zapobieganie powstawaniu rys i pęknięć
Stal zbrojeniowa kontroluje proces pękania betonu pod wpływem obciążeń i skurczu. Dzięki niej powstające rysy są mikroskopijne i niegroźne dla konstrukcji, co zapewnia estetyczny wygląd i chroni wnętrze budynku przed wnikaniem wilgoci.
Równomierne rozłożenie obciążeń w budynku
Siatka zbrojeniowa działa jak system naczyń połączonych, rozprowadzając obciążenia punktowe (np. od słupa lub ciężkiego mebla) na większą powierzchnię stropu. To zapobiega lokalnym przeciążeniom i zapewnia współpracę całego układu konstrukcyjnego budynku.
Większa trwałość i bezpieczeństwo konstrukcji
Ostatecznym rezultatem jest znaczne wydłużenie żywotności budynku i zapewnienie bezpieczeństwa jego mieszkańcom. Strop żelbetowy jest odporny na drgania, uderzenia i zmienne warunki, co czyni go najpopularniejszym i najbardziej zaufanym rozwiązaniem w budownictwie.
💭 A Ty, jakie masz doświadczenia ze zbrojeniem stropu? Podziel się swoją opinią lub pytaniami w komentarzu!
Najczęściej zadawane pytania (FAQ)
Jaka klasa stali jest najczęściej używana do zbrojenia stropów?
Do zbrojenia stropów najczęściej wykorzystuje się stal klasy A-IIIN, np. gatunku B500SP lub B500S. Charakteryzuje się ona wysoką granicą plastyczności (500 MPa) oraz żebrowaniem, które zapewnia doskonałą przyczepność do betonu.
Jakie są najczęstsze błędy przy wykonywaniu zbrojenia stropu?
Do najczęstszych błędów należą: zastosowanie stali o niewłaściwej średnicy lub klasie, nieprawidłowe rozmieszczenie prętów, zbyt mała grubość otuliny betonowej oraz brak odpowiednich zakładów przy łączeniu prętów, co osłabia ciągłość zbrojenia.
Czy można zrezygnować ze zbrojenia górnego w stropie?
Absolutnie nie. Rezygnacja ze zbrojenia górnego w strefach podporowych jest krytycznym błędem, który prowadzi do niekontrolowanego pękania betonu w tych miejscach i może skutkować poważną awarią konstrukcyjną całego stropu.
Ile wynosi minimalna grubość otuliny zbrojenia i dlaczego jest ważna?
Minimalna grubość otuliny zależy od klasy ekspozycji (środowiska), ale dla elementów wewnętrznych wynosi zazwyczaj od 20 do 25 mm. Jest ona kluczowa dla ochrony stali przed korozją oraz zapewnia odpowiednią odporność ogniową konstrukcji.
Jak sprawdzić, czy zbrojenie stropu zostało wykonane zgodnie z projektem?
Odbioru zbrojenia powinien dokonać kierownik budowy lub inspektor nadzoru przed betonowaniem. Sprawdza on zgodność średnic, rozstawu i lokalizacji prętów z rysunkami konstrukcyjnymi, a także poprawność wykonania połączeń i grubości otuliny.
Czy zbrojenie kompozytowe może zastąpić stal w stropach?
Tak, pręty kompozytowe (np. z włókna szklanego lub bazaltowego) mogą być alternatywą dla stali, szczególnie w środowiskach agresywnych chemicznie, ponieważ są odporne na korozję. Ich zastosowanie wymaga jednak indywidualnego projektu, gdyż mają inne właściwości mechaniczne niż stal.
