Prawidłowe rozpoznawanie kolorów przewodów elektrycznych jest fundamentalną zasadą bezpieczeństwa i podstawą poprawnego działania każdej instalacji. Standaryzowana kolorystyka, określona przez normy takie jak PN-EN 60445, pozwala na szybką identyfikację funkcji każdego przewodu, minimalizując ryzyko pomyłek, awarii czy porażenia prądem. Zrozumienie, co oznacza kolor brązowy, niebieski czy żółto-zielony, jest kluczowe zarówno dla profesjonalnych elektryków, jak i osób wykonujących drobne prace domowe.

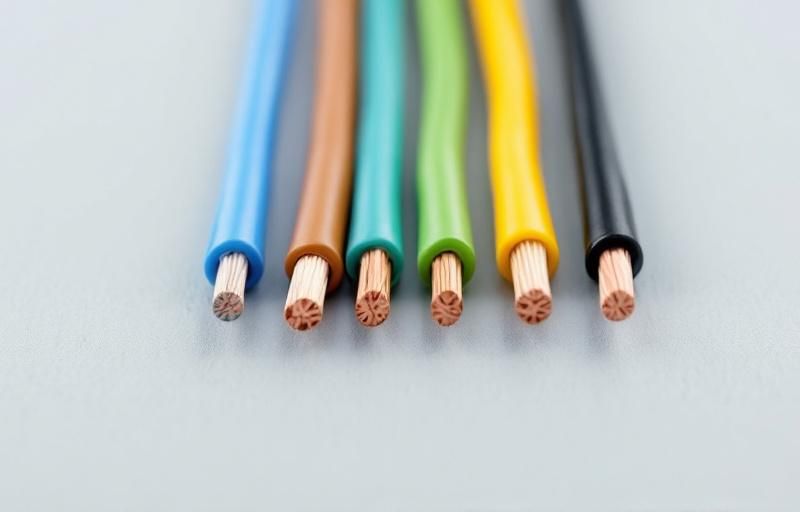

Jakie są podstawowe kolory przewodów w instalacji?
Podstawowe kolory przewodów w nowoczesnej instalacji elektrycznej to brązowy, czarny lub szary dla przewodów fazowych (L), niebieski dla przewodu neutralnego (N) oraz żółto-zielony dla przewodu ochronnego (PE). Ten trójkolorowy system stanowi podstawę bezpiecznych i zgodnych z normami instalacji prądu przemiennego (AC) w Europie. Każdy kolor ma ściśle przypisaną funkcję, której nie wolno zmieniać.
Przewody fazowe: brązowy, czarny, szary
Przewody w kolorach brązowym, czarnym i szarym pełnią funkcję przewodów fazowych, oznaczanych literą L. To właśnie one doprowadzają napięcie elektryczne ze źródła do odbiornika, takiego jak gniazdko czy lampa. Zawsze znajdują się pod napięciem, gdy obwód jest aktywny, dlatego praca z nimi wymaga zachowania szczególnej ostrożności.
Przewód neutralny: niebieski
Przewód niebieski (a dokładnie jasnoniebieski) jest zarezerwowany dla przewodu neutralnego, oznaczanego jako N. Jego głównym zadaniem jest zapewnienie drogi powrotnej dla prądu elektrycznego z odbiornika do źródła zasilania. W prawidłowo działającej instalacji przewód neutralny nie powinien być pod napięciem, co czyni go przewodem roboczym, ale nieaktywnym.
Przewód ochronny: żółto-zielony
Dwukolorowy przewód żółto-zielony pełni najważniejszą funkcję z punktu widzenia bezpieczeństwa – jest to przewód ochronny (PE). Służy on do uziemienia, czyli połączenia metalowych obudów urządzeń z ziemią. W przypadku awarii, np. przebicia, przewód ten odprowadza niebezpieczny prąd do ziemi, chroniąc użytkowników przed porażeniem.
Co oznaczają kolory przewodów fazowych (L)?
Kolory przewodów fazowych – brązowy, czarny i szary – sygnalizują, że dany przewód jest przewodem pod napięciem i służy do przesyłania energii elektrycznej. W instalacjach jednofazowych najczęściej używa się koloru brązowego, natomiast w systemach trójfazowych każdy z tych kolorów oznacza jedną z trzech oddzielnych faz (L1, L2, L3). Ich prawidłowe rozróżnienie jest kluczowe dla zrównoważenia obciążenia w sieci.
Brązowy jako główny przewód fazowy
Kolor brązowy jest najczęściej stosowany jako oznaczenie przewodu fazowego w instalacjach jednofazowych, powszechnie spotykanych w domach i mieszkaniach. Zgodnie z normami, to właśnie ten przewód powinien być podłączony do lewego styku w gniazdku elektrycznym. Jest to standard, który ułatwia montaż i serwisowanie instalacji.
Czarny, brązowy i szary w instalacji trójfazowej
W instalacjach trójfazowych, zwanych też siłowymi, stosuje się trzy przewody fazowe do zasilania urządzeń o dużej mocy. Zgodnie z normą PN-EN 60445, poszczególne fazy oznacza się następującymi kolorami: L1 – czarny, L2 – brązowy, L3 – szary. Taka sekwencja zapewnia prawidłowe podłączenie silników trójfazowych i innych zaawansowanych odbiorników.
Funkcja przewodów pod napięciem
Główną funkcją przewodów fazowych jest dostarczanie potencjału elektrycznego, czyli napięcia, do urządzeń. Są one aktywną częścią obwodu, przez którą płynie prąd roboczy. Ponieważ przewody te są stale pod napięciem, stanowią największe zagrożenie i wymagają bezwzględnego odłączenia zasilania przed rozpoczęciem jakichkolwiek prac.
💡 Co jeszcze warto wiedzieć o sprawdzaniu napięcia?
Przed dotknięciem jakiegokolwiek przewodu, nawet jeśli jego kolor sugeruje brak napięcia, zawsze użyj wskaźnika napięcia (testera). To proste urządzenie jest podstawowym narzędziem każdego elektryka i majsterkowicza, które pozwala natychmiast zweryfikować, czy w danym przewodzie płynie prąd. Pamiętaj, że bezpieczeństwo jest najważniejsze, a zasada ograniczonego zaufania w elektryce może uratować życie.
Do czego służą przewody niebieski (N) i żółto-zielony (PE)?
Przewody niebieski (N) i żółto-zielony (PE) pełnią funkcje pomocnicze, ale są absolutnie niezbędne dla prawidłowego i bezpiecznego działania instalacji. Przewód niebieski zamyka obwód prądu, a żółto-zielony stanowi ochronę przeciwporażeniową. Używanie tych kolorów do innych celów jest surowo zabronione przez normy bezpieczeństwa.
Niebieski jako przewód zerowy (neutralny)
Przewód niebieski, czyli neutralny (N), jest przewodem roboczym, który tworzy drogę powrotną dla prądu do transformatora. W teorii jego potencjał jest bliski zeru, dlatego nazywany jest też przewodem zerowym. Jest on niezbędny do działania większości urządzeń jednofazowych zasilanych napięciem 230V.
Żółto-zielony jako uziemienie ochronne
Przewód żółto-zielony (PE) to uziemienie ochronne, które nie bierze udziału w normalnej pracy obwodu. Jego rola aktywuje się w momencie awarii, gdy na metalowej obudowie urządzenia pojawi się napięcie. Przewód PE natychmiast odprowadza ten ładunek do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) i odcięcie zasilania.
Zakaz używania tych kolorów do innych celów
Normy elektryczne kategorycznie zabraniają wykorzystywania przewodów o kolorze niebieskim i żółto-zielonym do innych celów niż jako przewody neutralne i ochronne. Użycie np. niebieskiego przewodu jako fazowego jest skrajnie niebezpiecznym błędem, który może prowadzić do porażenia prądem osoby przekonanej, że ma do czynienia z przewodem zerowym.
Jakie inne kolory przewodów można spotkać?
Poza standardowymi kolorami dla prądu przemiennego, w instalacjach można spotkać również inne barwy, głównie w systemach prądu stałego (DC) oraz w starszych, niestandardowych instalacjach. Rozpoznanie ich funkcji wymaga dodatkowej wiedzy i ostrożności, ponieważ mogą nie być zgodne z dzisiejszymi normami.
Czerwony i czarny w instalacjach prądu stałego (DC)
W instalacjach prądu stałego (DC), takich jak systemy fotowoltaiczne, zasilanie awaryjne czy instalacje samochodowe, najczęściej stosuje się dwa kolory: czerwony dla bieguna dodatniego (+) i czarny lub niebieski dla bieguna ujemnego (-). Taka konwencja ułatwia prawidłowe podłączenie urządzeń wrażliwych na polaryzację.
Oznaczenia w starszych typach instalacji
W budynkach z instalacjami wykonanymi kilkadziesiąt lat temu można natrafić na niestandardowe kolory. W starych systemach przewód zerowy mógł być szary lub niebieski, a fazowy – czarny. W jeszcze starszych instalacjach (z lat 50. i 60.) stosowano system zerowania, gdzie funkcję przewodu ochronno-neutralnego (PEN) pełnił jeden przewód, często koloru niebieskiego.
💡 Co jeszcze warto wiedzieć o starych instalacjach?
Jeśli w swoim domu lub mieszkaniu natrafisz na instalację z niestandardowymi kolorami przewodów (np. tylko dwa czarne przewody), nigdy nie zakładaj ich funkcji na podstawie domysłów. W takiej sytuacji niezbędne jest wezwanie wykwalifikowanego elektryka, który za pomocą miernika zidentyfikuje przeznaczenie każdego przewodu. Modernizacja starej instalacji jest często najlepszym sposobem na zapewnienie bezpieczeństwa.
Dlaczego standaryzacja kolorów przewodów jest kluczowa?
Standaryzacja kolorów przewodów jest kluczowa, ponieważ bezpośrednio przekłada się na bezpieczeństwo, jednoznaczność i niezawodność instalacji elektrycznych. Ujednolicone oznaczenia eliminują chaos, ułatwiają pracę elektrykom i pozwalają każdemu użytkownikowi na szybką identyfikację potencjalnego zagrożenia. Jest to fundament, na którym opiera się cała nowoczesna elektrotechnika.
Zgodność z normą PN-EN 60445
Przestrzeganie normy PN-EN 60445:2017-05 (“Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja”) gwarantuje, że każda nowa lub modernizowana instalacja w Polsce jest wykonana według tych samych, sprawdzonych zasad. Zapewnia to interoperacyjność i bezpieczeństwo na poziomie krajowym i europejskim.
Bezpieczeństwo podczas montażu i konserwacji
Dla elektryka wchodzącego do rozdzielnicy, kolory przewodów są jak znaki drogowe – pozwalają natychmiast zorientować się w topologii obwodów. Jednoznaczna identyfikacja przewodów fazowych, neutralnych i ochronnych minimalizuje ryzyko śmiertelnej pomyłki podczas prac montażowych, konserwacyjnych czy diagnostycznych.
Prawidłowe podłączanie urządzeń elektrycznych
Poprawne podłączenie urządzeń jest niezbędne dla ich prawidłowego i bezpiecznego działania. Dzięki standaryzacji kolorów, podłączenie gniazdka, lampy czy płyty indukcyjnej staje się procesem powtarzalnym i mniej podatnym na błędy. Chroni to zarówno sprzęt przed uszkodzeniem, jak i użytkowników przed niebezpieczeństwem.
💭 A Ty, jakie masz doświadczenia z kolorami przewodów, zwłaszcza w starszych instalacjach? Podziel się swoją historią w komentarzu!
Najczęściej zadawane pytania (FAQ)
Co oznacza przewód PEN i jaki ma kolor?
Przewód PEN łączy funkcję przewodu ochronnego (PE) i neutralnego (N). Występuje w starszych instalacjach typu TN-C i zgodnie z obecnymi normami powinien mieć kolor żółto-zielony z niebieskimi końcówkami lub odwrotnie, niebieski z żółto-zielonymi końcówkami.
Czy kolory przewodów elektrycznych są takie same na całym świecie?
Nie, standardy kolorów przewodów różnią się w zależności od regionu. Choć w Unii Europejskiej są one w dużej mierze zharmonizowane, to na przykład w Ameryce Północnej (USA, Kanada) stosuje się zupełnie inny system: czarny to faza, biały to neutralny, a zielony lub goły miedziany to uziemienie.
Co zrobić, gdy w puszce są dwa przewody tego samego koloru, np. brązowe?
Taka sytuacja często występuje w obwodach oświetleniowych lub schodowych, gdzie jeden przewód jest zasilający, a drugi to przewód “korespondencyjny” między włącznikami. Do ich rozróżnienia niezbędny jest próbnik napięcia lub miernik, aby zidentyfikować, który z nich prowadzi stałe zasilanie.
Czy grubość przewodu ma związek z jego kolorem?
Nie, kolor izolacji przewodu określa wyłącznie jego funkcję w obwodzie, a nie przekrój (grubość). Grubość przewodu dobierana jest na podstawie obciążenia prądowego, jakie ma przenosić, oraz rodzaju zabezpieczeń, i jest niezależna od jego koloru.
Dlaczego przewód ochronny jest dwukolorowy (żółto-zielony)?
Połączenie kolorów żółtego i zielonego zostało wybrane, aby zapewnić maksymalną widoczność i uniknąć pomyłki, nawet przez osoby z daltonizmem. Te dwa kolory są rzadko używane pojedynczo w instalacjach, a ich kombinacja jest zarezerwowana wyłącznie dla funkcji ochronnej.
Czy mogę użyć czarnej taśmy izolacyjnej na niebieskim przewodzie, aby oznaczyć go jako fazowy?
Jest to praktyka absolutnie niedopuszczalna i niebezpieczna. Norma jednoznacznie zabrania zmiany funkcji przewodu niebieskiego i żółto-zielonego. Przewód fazowy musi mieć izolację w kolorze brązowym, czarnym lub szarym na całej swojej długości.
